Bab 2. Java Struktur Data dan Pemrograman GUI

Bab.2 Grafik

Tujuan Instruksional
· Menjelaskan sistem koordinat JAVA di dalam suatu komponen GUI. · Menggambar menggunakan metode-metode di dalam kelas Graphics. · Mengoverride metode paintComponent untuk menggambar pada suatu komponen GUI. · Menggunakan panel sebagai kanvas untuk menggambar.	· Menggambar string, garis, persegi-panjang, aval, busur, dan poligon. · Mendapatkan properti font menggunakan FontMetrics. · Menampilkan citra pada suatu komponen GUI. · Mengembangkan komponen-komponen GUI yang dapat didaur-ulang: FigurePanel, MessagePanel, StillClock, dan ImageViewer.

2.1 Introduksi

Dimisalkan Anda berharap akan menggambar beberapa bangun seperti diagram batang, jam, tanda berhenti, seperti pada Gambar 2.1. Bagaimana Anda melakukannya?

Gambar 2.1 Anda dapat menggambar beberapa bangun menggunakan metode-metode penggambar di dalam kelas Graphics

2.2 Sistem Koordinat Grafik

Untuk menggambar, Anda perlu menentukan dimana letak gambar. Setiap komponen memiliki sistem koordinat sendiri dengan titik awal (0,0) pada pojok kiri-atas. Koordinat x bertambah ke kanan, dan koordinat y bertambah ke bawah. Perhatikan bahwa sistem koordinat JAVA berbeda dari sistem koordinat konvensional, seperti ditunjukkan pada Gambar 2.2.

Lokasi pojok kiri-atas suatu komponen c1 (misalnya, tombol) yang berada dalam komponen parent c2 (misalnya, panel) dapat ditempatkan menggunakan c1.getX() dan c1.getY(). Seperti ditampilkan pada Gambar 2.3, (x1, y1)=(c1.getX(), c1.getY()),(x2, y2)=(c2.getX(), c2.getY()), dan (x3, y3)=(c3.getX(), c3.getY()).

Gambar 2.2 Sistem koordinat JAVA diukur dalam piksel, dengan (0,0) berada pada pojok kiri-atas

Gambar 2.3 Setiap komponen GUI memiliki sistem koordinatnya sendiri

2.3 Kelas Graphics

Kelas Graphics menyediakan beberapa metode untuk menggambar string, garis, persegi-panjang, oval, busur, poligon, dan poligaris, seperti ditampilkan pada Gambar 2.4.

Anggap bahwa suatu komponen GUI merupakan selembar kertas dan objek Graphics sebagai pensil atau kuas cat. Anda dapat menggunakan metode-metode dalam kelas Graphics untuk menggambar pada suatu komponen GUI.

Kelas Graphics, yang merupakan kelas abstrak, menyediakan suatu antarmuka grafik bebas-divais untuk menampilkan grafik dan gambar dalam layar pada berbagai platform. Kapan saja komponen (tombol, label, panel) ditampilkan, JVM secara otomatis menciptakan objek Graphics untuk komponen tersebut dan melewatkan objek itu untuk memanggil metode paintComponent untuk menampilkan gambar.

Sidik metode paintComponent adalah sebagai berikut:

protected void paintComponent(Graphics g)

Metode ini, yang didefinisikan di dalam kelas JComponent, dipanggil kapanpun suatu komponen pertama kali ditampilkan atau pada saat ditampilkan kembali.

Gambar 2.4 Kelas Graphics memuat metode-metode untuk menggambar string dan bangun

Untuk menggambar pada suatu komponen, Anda perlu mendefinisikan suatu kelas yang mewarisi JPanel dan yang mengoverride metode paintComponent untuk menentukan apa yang akan digambar. Kode2.1 menyajikan suatu contoh untuk menggambar garis dan string pada suatu panel, seperti ditampilkan pada Gambar 2.5.

Gambar 2.5 Garis dan string digambar pada suatu panel

Kode2.1 UjiPaintComponent.java

import javax.swing.*;

import java.awt.Graphics;

public class UjiPaintComponent extends JFrame {

public UjiPaintComponent() {

add(new NewPanel());

}

public static void main(String[] args) {

UjiPaintComponent frame = new UjiPaintComponent();

frame.setTitle("UjiPaintComponent");

frame.setSize(200, 100);

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

class NewPanel extends JPanel {

protected void paintComponent(Graphics g) {

super.paintComponent(g);

g.drawLine(0, 0, 50, 50);

g.drawString("Banner", 0, 40);

}

Metode paintComponent secara otomatis dipanggil untuk menggambar grafik ketika komponen pertama kali ditampilkan atau kapan saja komponen ditampilkan kembali. Pemanggilan super.paintComponent(g) (baris 21) memanggil metode paintComponent yang didefinisikan di dalam superkelas. Hal ini perlu untuk memastikan bahwa area pada frame dikosongkan terlebih dahulu sebelum gambar baru ditampilkan. Baris 22 memanggil metode drawLine untuk menggambar suatu garis dari (0,0) sampai (50,50). Baris 23 memanggil metode drawString untuk menampilkan suatu string.

Semua metode penggambar memiliki parameter-parameter yang menentukan lokasi subjek-subjek yang akan digambar. Semua ukuran dalam JAVA diukur dalam piksel. String “Banner” digambar pada lokasi (0,40).

JVM memanggil paintComponent untuk menggambar pada suatu komponen. Pengguna tidak diijinkan untuk memanggil paintComponent secara langsung. Karena alasan ini, visibilitas protected dianggap cukup untuk paintComponent.

Panel tidak kelihatan dan digunakan sebagai kontainer kecil untuk mengelompokkan komponen-komponen untuk menghasilkan tata-letak yang diinginkan. Kegunaan lain yang penting dari JPanel adalah untuk menggambar. Anda bisa menggambar pada sembarang komponen Swing, tetapi normalnya Anda menggunakan JPanel sebagai kanpas untuk menggambar. Apa yang terjadi jika Anda mengganti JPanel dengan JLabel pada baris 19 sebagai berikut?

class NewPanel extends JLabel {

Program masih akan tetap bekerja, tetapi tidak disukai programmer, karena JLabel digunakan untuk menciptakan label, bukan untuk menggambar.

2.4 Menggambar String, Garis, Persegi-Panjang, dan Oval

Metoder drawString(String s, int x, int y) menggambar suatu string berawal dari posisi (x,y), seperti pada Gambar 1.6a. Metode drawLine(int x1, int y1, int x2, int y2) menggambar suatu garis lurus berawal dari posisi (x1,y1) sampai (x2,y2), seperti tertampil pada Gambar 1.6b.

Gambar 2.6 (a) Metode drawString(s,x,y) menggambarkan suatu string berawal dari posisi (x,y). (b) Metode drawLine(x1,y1,x2,y2) menggambarkan suatu garis antara dua titik

JAVA menyediakan enam metode untuk menggambar persegi-panjang terisi dengan warna atau tidak terisi warna. Anda dapat menggambar persegi-panjang, persegi-panjang ujung bundar, atau persegi-panjang tiga dimensi.

Metode drawRect(int x, int y, int w, int h) untuk menggambar persegi-panjang, dan fillRect(int x, int y, int w, int h) untuk menggambar persegi-panjang terisi. Parameter x dan y merepresentasikan pojok kiri-atas persegi-panjang, dan w dan h adalah lebar dan tingginya.

Gambar 2.7 (a) Metode drawRect(int x, int y, int w, int h) untuk menggambar suatu persegi-panjang. (b) Metode fillRect(int x, int y, int w, int h) untuk menggambar persegi-panjang terisi

Metode drawRoundRect(int x, int y, int w, int h, int aw, int ah) untuk menggambar suatu persegi-panjang ujung bundar, dan metode fillRoundRect(int x, int y, int w, int h, int aw, int ah) untuk menggambar suatu persegi-panjang ujung bundar terisi. Parameter x, y, w, h sama dengan parameter metode drawRect, parameter aw adalah diameter horisontal busur pada pojok, dan parameter ah adalah diameter vertikal busur pada pojok.

Gambar 2.8 (a) Metode drawRoundRect(int x, int y, int w, int h, int aw, int ah) untuk menggambar persegi-panjang ujung bundar. (b) Metode drawOval(int x, int y, int w, int h)

Metode draw3DRect(int x, int y, int w, int h, boolean raised) menggambar suatu persegi-panjang tiga dimensi dan fill3DRect(int x, int y, int w, int h, boolean raised) menggambar suatu persegi-panjang tiga dimensi terisi. Parameter x, y, w, dan h sama dengan metode drawRect. Parameter terakhir, suatu nilai Boolean, mengindikasikan apakah persegi-panjang di atas atau di bawah permukaan.

Tergantung apakah Anda ingin menggambar suatu oval tak-terisi atau oval terisi, Anda bisa menggunakan drawOval(int x, int y, int w, int h) atau metode fillOval(int x, int y, int w, int h). Parameter x dan y mengindikasikan pojok kiri-atas persegi-panjang yang membatasi oval, w dan h mengindikasikan lebar dan tinggi persegi-panjang yang membatasi oval, seperti ditampilkan pada Gambar 2.8b.

2.5 Studi Kasus: Kelas BangunPanel

Contoh ini mengembangkan suatu kelas untuk menampilkan berbagai bangun. Kelas ini memampukan pengguna untuk menetapkan tipe bangun dan menentukan apakah bangun terisi atau tidak. Diagram UML kelas BangunPanel ditampilkan pada Gambar 2.9. Panel dapat menampilkan garis, persegi-panjang, persegi-panjang ujung bundar, dan oval. Bangun mana yang akan ditampilkan ditentukan berdasarkan poperti tipe. Jika terisi bernilai true, maka bangun terkait akan digambarkan terisi di dalam panel.

Diagram UML berperan sebagai kontrak bagi kelas BangunPanel. Pengguna dapat menggunakan kelas tanpa perlu mengetahui bagaimana kelas diimplementasikan. Program pengguna kelas BangunPanel terlebih dahulu disajikan pada kode2.2 untuk menampilkan enam bangun dalam panel, seperti ditampilkan pada Gambar 2.10.

Kode2.2 UjiBangunPanel.java

import java.awt.*;

import javax.swing.*;

public class UjiBangunPanel extends JFrame {

public UjiBangunPanel() {

setLayout(new GridLayout(2, 3, 5, 5));

add(new BangunPanel(BangunPanel.GARIS));

add(new BangunPanel(BangunPanel.PERSEGIPANJANG));

add(new BangunPanel(BangunPanel.BUNDAR_PERSEGIPANJANG));

add(new BangunPanel(BangunPanel.OVAL));

add(new BangunPanel(BangunPanel.PERSEGIPANJANG, true));

add(new BangunPanel(BangunPanel.BUNDAR_PERSEGIPANJANG, true));

}

public static void main(String[] args) {

UjiBangunPanel frame = new UjiBangunPanel();

frame.setSize(400, 200);

frame.setTitle("UjiBangunPanel");

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

Gambar 2.9 Kelas BangunPanel menampilkan berbagai bangun pada panel

Gambar 2.10 Enam objek BangunPanel diciptakan untuk menampilkan enam bangun

Kelas BangunPanel diimplementasikan pada kode2.3. Empat konstanta, GARIS, PERSEGIPANJANG, BUNDAR_PERSEGIPANJANG, dan OVAL dideklarasikan pada baris 6-9. Empat tipe bangun ditampilkan sesuai dengan properti tipe (baris 37). Metode setColor (baris 39, 44, 53, dan 62) menetapkan suatu warna baru pada bangun.

Kode2.3 BangunPanel.java

import java.awt.*;

import javax.swing.JPanel;

public class BangunPanel extends JPanel {

// Mendefinisikan konstanta-konstanta

public static final int GARIS = 1;

public static final int PERSEGIPANJANG = 2;

public static final int BUNDAR_PERSEGIPANJANG = 3;

public static final int OVAL = 4;

private int tipe = 1;

private boolean terisi = false;

/** Menciptakan BangunPanel default */

public BangunPanel() {

}

/** Menciptakan suatu BangunPanel dengan tipe tertentu */

public BangunPanel(int tipe) {

this.tipe = tipe;

}

/** Menciptakan suatu BangunPanel dengan tipe dan terisi tertentu */

public BangunPanel(int tipe, boolean terisi) {

this.tipe = tipe;

this.terisi = terisi;

}

/** Menggambar suatu bangun pada panel */

protected void paintComponent(Graphics g) {

super.paintComponent(g);

// Mendapatkan ukuran yang sesuai untuk bangun

int lebar = getWidth();

int tinggi = getHeight();

switch (tipe){

case GARIS: // Menampilkan dua garis silang

g.setColor(Color.BLACK);

g.drawLine(10, 10, lebar - 10, tinggi - 10);

g.drawLine(lebar - 10, 10, 10, tinggi - 10);

break;

case PERSEGIPANJANG: // Menampilkan suatu persegi-panjang

g.setColor(Color.BLUE);

if (terisi)

g.fillRect((int)(0.1 * lebar), (int)(0.1 * tinggi),

(int)(0.8 * lebar), (int)(0.8 * tinggi));

else

g.drawRect((int)(0.1 * lebar), (int)(0.1 * tinggi),

(int)(0.8 * lebar), (int)(0.8 * tinggi));

break;

case BUNDAR_PERSEGIPANJANG: // Menampilkan persegi-panjang ujung bundar

g.setColor(Color.RED);

if (terisi)

g.fillRoundRect((int)(0.1 * lebar), (int)(0.1 * tinggi),

(int)(0.8 * lebar), (int)(0.8 * tinggi), 20, 20);

else

g.drawRoundRect((int)(0.1 * lebar), (int)(0.1 * tinggi),

(int)(0.8 * lebar), (int)(0.8 * tinggi), 20, 20);

break;

case OVAL: // Menampilkan suatu oval

g.setColor(Color.BLACK);

if (terisi)

g.fillOval((int)(0.1 * lebar), (int)(0.1 * tinggi),

(int)(0.8 * lebar), (int)(0.8 * tinggi));

else

g.drawOval((int)(0.1 * lebar), (int)(0.1 * tinggi),

(int)(0.8 * lebar), (int)(0.8 * tinggi));

}

/** Menetapkan suatu tipe bangun baru */

public void tetapkanTipe(int tipe) {

this.tipe = tipe;

repaint();

}

/** Mengembalikan tipe bangun */

public int dapatTipe() {

return tipe;

}

/** Menetapkan suatu properti terisi baru */

public void tetapkanTerisi(boolean terisi) {

this.terisi = terisi;

repaint();

}

/** Memeriksa apakah bangun terisi atau tidak */

public boolean apaTerisi() {

return terisi;

}

/** Menentukan ukuran yang diinginkan */

public Dimension getPreferredSize() {

return new Dimension(80, 80);

}

Metode repaint (baris 75 dan 86) didefinisikan di dalam kelas Component. Pemanggilan repaint menyebabkan pemanggilan metode paintComponent. Metode repaint dipanggil untuk menghapus gambar sebelumnya (bila ada) pada panel.

Metode getPreferredSize() (baris 95-97), yang didefinisikan dalam Component, dioverride dalam kelas BangunPanel untuk menentukan ukuran objek BangunPanel yang diinginkan. Sebagai contoh, suatu komponen menggunakan ukuran yang diinginkan di dalam suatu kontainer dengan FlowLayout manager, tetapi ukuran yang diinginkan akan diabaikan bila ditempatkan di dalam suatu kontainer menggunakan GridLayout manager.

2.6 Menggambar Busur

Suatu busur dianggap menjadi bagian dari suatu oval yang dikekang oleh persegi-panjang. Dua metode untuk menggambar atau mengisi busur diberikan sebagai berikut:

drawArc(int x, int y, int w, int h, int startAngle, int arcAngle);

fillArc(int x, int y, int w, int h, int startAngle, int arcAngle);

Parameter x, y, w, dan h sama dengan metode drawOval; parameter startAngle adalah sudut awal busur; arcAngle adalah sudut putar.Kedua sudut diukur dalam derajat dan mengikuti konvensi matematik (misalnya, derajat 0 berada pada arah timur, dan sudut positif mengindikasikan rotasi berlawanan arah jarum jam dari sisi timur). Perhatikan Gambar 2.11. Kode 2.4 menyajikan contoh bagaimana menggambar suatu busur, dan keluarannya ditampilkan pada Gambar 2.12.

Gambar 2.11 Metode drawArc untuk menggambar busur berbasis oval dengan sudut tertentu

Gambar 2.12 Program menggambar empat busur terisi

Kode2.4 GambarBusur.java

import javax.swing.JFrame;

import javax.swing.JPanel;

import java.awt.Graphics;

public class GambarBusur extends JFrame {

public GambarBusur() {

setTitle("GambarBusur");

add(new PanelBusur());

}

/** Metode utama */

public static void main(String[] args) {

GambarBusur frame = new GambarBusur();

frame.setSize(250, 300);

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

// Kelas untuk menggambar busur pada panel

class PanelBusur extends JPanel {

// Menggambar empat baling-baling dari suatu kipas

protected void paintComponent(Graphics g){

super.paintComponent(g);

int xCenter = getWidth() / 2;

int yCenter = getHeight() / 2;

int radius = (int)(Math.min(getWidth(), getHeight()) * 0.4);

int x = xCenter - radius;

int y = yCenter - radius;

g.fillArc(x, y, 2 * radius, 2 * radius, 0, 30);

g.fillArc(x, y, 2 * radius, 2 * radius, 90, 30);

g.fillArc(x, y, 2 * radius, 2 * radius, 180, 30);

g.fillArc(x, y, 2 * radius, 2 * radius, 270, 30);

}

Sudut bisa bernilai negatif. Sudut awal negatif bergerak searah jarum jam dari sisi timur, seperti ditampilkan pada Gambar 2.13. Sudut putar negatif bergerak searah jarum jam dari sisi timur. Dua statemen berikut menghasilkan gambar busur yang sama:

g.fillArc(x, y, 2 * radius, 2 * radius, -30, -20);

g.fillArc(x, y, 2 * radius, 2 * radius, -50, 20);

Statemen pertama menggunakan sudut awal negatif (-30) dan sudut putar negatif (-20) pada Gambar 2.13a. Statemen kedua menggunakan sudut awal negatif (-50) dan sudut putar positif (20) pada Gambar 2.13b.

Gambar 2.13 Sudut busur bisa negatif

2.7 Menggambar Poligon dan Poligaris

Untuk menggambar suatu poligon, pertama perlu diciptakan objek Polygon menggunakan kelas Polygon, seperti tertampil pada Gambar 2.14.

Poligon merupakan region dua dimensi tertutup. Region ini dibatasi oleh beberapa segmen garis, masing-masing garis berfungsi sebagai sisi atau tepi poligon. Suatu poligon memuat daftar pasangan koordinat (x,y), dimana setiap pasangan koordinat mendefinisikan verteks poligon, dan dua pasangan koordinat yang berurutan adalah titik-ujung garis, yang merupakan sisi suatu poligon. Titik awal dan titik akhir disambungkan oleh suatu segmen garis yang menutup poligon. Berikut adalah contoh pembuatan poligon dan menambahkan titik-titik kepada poligon tersebut:

Polygon poligon = new Polygon();

poligon.addPoint(40, 20);

poligon.addPoint(70, 40);

poligon.addPoint(60, 80);

poligon.addPoint(45, 45);

poligon.addPoint(20, 60);

Gambar 2.14 Kelas Polygon memodelkan suatu poligon

Setelah semua titik-titik ditambahkan, xpoints adalah {40, 70, 60, 45, 20}, ypoints adalah {20, 40, 80, 45, 60}, dan npoints adalah 5. Bidang data xpoints, ypoints, dan npoints adalah publik di dalam Polygon, yang merupakan desain yang buruk. Pada prinsipnya, semua bidang data harus dijaga agar tetap dideklarasikan private.

Untuk menggambar atau mengisi suatu poligon, gunakan salah satu dari metode-metode berikut di dalam kelas Graphics:

drawPolygon(Polygon polygon);

fillPolygon(Polygon polygon);

drawPolygon(int[] xpoints, int[] ypoints, int npoints);

fillPolygon(int[] xpoints, int[] ypoints, int npoints);

Sebagai contoh,

int x[] = {40, 70, 60, 45, 20};

int y[] = {20, 40, 80, 45, 60};

g.drawPolygon(x, y, x.length);

Metode penggambar poligon menghubungkan garis-garis antar titik (x[i], y[i]) dan titik (x[i+1], y[i+1]) untuk i = 0,...,x.length-1; metode tersebut kemudian menutup poligon dengan menggambar suatu garis yang menghubungkan titik awal dan titik akhir.Lihat Gambar 2.15a.

Gambar 2.15 Metode drawPolygon menggambar suatu poligon, dan metode polyLine menggambar suatu poligaris

Untuk menggambar poligaris, digunakan metode drawPolyline(int[] x, int[] y, int npoints), yang menggambar sederet garis-garis terhubung yang didefinisikan oleh koordinat-koordinat x dan y. Sebagai contoh, kode berikut menggambar poligaris, seperti tertampil pada Gambar 2.15b.

int x[] = {40, 70, 60, 45, 20};

int y[] = {20, 40, 80, 45, 60};

g.drawPolyline(x, y, x.length);

Kode2.15 merupakan suatu contoh untuk menggambar suatu bangun heksagoal, dengan keluaran ditampilkan pada Gambar 2.16.

Kode2.5 GambarPoligon.java

import javax.swing.JFrame;

import javax.swing.JPanel;

import java.awt.Graphics;

import java.awt.Polygon;

public class GambarPoligon extends JFrame {

public GambarPoligon() {

setTitle("GambarPoligon");

add(new PolygonsPanel());

}

/** Metode utama */

public static void main(String[] args) {

GambarPoligon frame = new GambarPoligon();

frame.setSize(200, 250);

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

// Menggambar suatu poligon dalam panel

class PolygonsPanel extends JPanel {

protected void paintComponent(Graphics g){

super.paintComponent(g);

int xTengah = getWidth() / 2;

int yTengah = getHeight() / 2;

int radius = (int)(Math.min(getWidth(), getHeight()) * 0.4);

// Menciptakan suatu objek Polygon

Polygon poligon = new Polygon();

// Menambahkan titik-titik kepada poligon dengan urutan ini

poligon.addPoint(xTengah + radius, yTengah);

poligon.addPoint((int)(xTengah + radius *

Math.cos(2 * Math.PI / 6)), (int)(yTengah - radius *

Math.sin(2 * Math.PI / 6)));

poligon.addPoint((int)(xTengah + radius *

Math.cos(2 * 2 * Math.PI / 6)), (int)(yTengah - radius *

Math.sin(2 * 2 * Math.PI / 6)));

poligon.addPoint((int)(xTengah + radius *

Math.cos(3 * 2 * Math.PI / 6)), (int)(yTengah - radius *

Math.sin(3 * 2 * Math.PI / 6)));

poligon.addPoint((int)(xTengah + radius *

Math.cos(4 * 2 * Math.PI / 6)), (int)(yTengah - radius *

Math.sin(4 * 2 * Math.PI / 6)));

poligon.addPoint((int)(xTengah + radius *

Math.cos(5 * 2 * Math.PI / 6)), (int)(yTengah - radius *

Math.sin(5 * 2 * Math.PI / 6)));

// Menggambar poligon

g.drawPolygon(poligon);

}

Gambar 2.16 Program menggunakan metode drawPoligon untuk menggambar suatu poligon

2.8 Memusatkan String Menggunakan Kelas FontMetrics

Anda dapat menampilkan suatu string pada sembarang lokasi di dalam suatu panel. Dapatkah Anda menampilkannya terpusat? Untuk melakukannya, Anda perlu menggunakan kelas FontMetrics untuk mengukur lebar dan tinggi eksak atas suatu string dengan font tertentu. Kelas FontMetrics dapat mengukur atribut-atribut atas suatu font yang diberikan (lihat Gambar 2.17):

· Leading adalah jumlah spasi antar baris teks.

· Ascent adalah jarak antara baseline dengan ascent line.

· Descent adalah jarak antara baseline dengan descent line.

· Height adalah jumlah dari leading, ascent dan descent.

Gambar 2.17 Kelas FontMetrics dapat digunakan untuk menentukan properti font

FontMetrics merupakan kelas abstrak. Untuk mendapatkan suatu objek FontMetrics untuk suatu font tertentu, digunakan metode getFontMetrics yang didefinisikan di dalam kelas Graphics:

· public FontMetrics getFontMetrics(Font font)

Mengembalikan metrik font atas suatu font tertentu.

· public FontMetrics getFontMetrics()

Mengembalikan metrik font atas font saat ini.

Anda dapat menggunakan metode-metode instans berikut di dalam kelas Graphics untuk mendapatkan atribut-atribut suatu font dan lebar suatu string ketika digambar dengan font tersebut:

public int getAscent() // Mengembalikan ascent

public int getDescent() // Mengembalikan descent

public int getLeading() // Mengembalikan leading

public int getHeight() // Mengembalikan height

public int stringWidth(String str) // Mengembalikan lebar string

Kode2.6 menyajikan suatu contoh yang menampilkan suatu pesan di pusat panel, seperti tertampil pada Gambar 2.18.

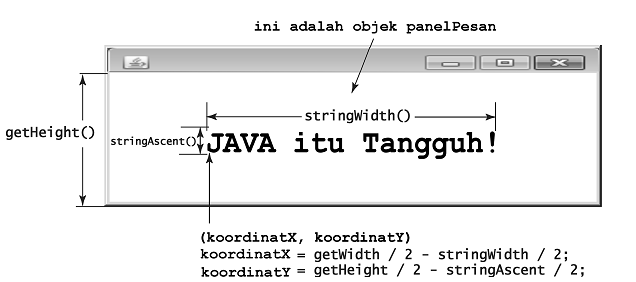

Gambar 2.18 Program menggunakan kelas FontMetrics untuk mengukur lebar dan tinggi string dan menampilkannya di pusat panel

Kode2.6 UjiPesanTengah.java

import javax.swing.*;

import java.awt.*;

public class UjiPesanTengah extends JFrame{

public UjiPesanTengah() {

PesanTengah panelPesan = new PesanTengah();

add(panelPesan);

panelPesan.setBackground(Color.WHITE);

panelPesan.setFont(new Font("Californian FB", Font.BOLD, 30));

}

/** Metode utama */

public static void main(String[] args) {

UjiPesanTengah frame = new UjiPesanTengah();

frame.setSize(300, 150);

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

class PesanTengah extends JPanel {

/** Menggambar pesan */

protected void paintComponent(Graphics g) {

super.paintComponent(g);

// Mendapatkan metrik font atas font saat ini

FontMetrics fm = g.getFontMetrics();

// Mencari lokasi pusat untuk menampilkan

int stringWidth = fm.stringWidth("JAVA itu Tangguh!");

int stringAscent = fm.getAscent();

// Mendapatkan posisi karakter paling-kiri dalam baseline

int koordinatX = getWidth() / 2 - stringWidth / 2;

int koordinatY = getHeight() / 2 + stringAscent / 2;

g.drawString("JAVA itu Tangguh!", koordinatX, koordinatY);

}

Metode getWidth() dan getHeight() (baris 35-36) yang didefinisikan di dalam kelas Component mengembalikan lebar dan tinggi komponen.

2.9 Studi Kasus: Kelas PanelPesan

Studi kasus ini akan mengembangkan suatu kelas yang menampilkan pesan pada suatu panel. Kelas ini akan memampukan pengguna untuk menetapkan lokasi pesan, menengahkan pesan, dan menggerakkan pesan dengan panjang interval tertentu. Kontrak kelas ditampilkan pada Gambar 2.19.

Gambar 2.19 PanelPesan menampilkan suatu pesan pada panel

Terlebih dahulu akan disajikan suatu program uji yang menggunakan kelas PanelPesan untuk menampilkan empat panel pesan, seperti tertampil pada Gambar 2.20.

Kode2.7 UjiPanelPesan.java

import java.awt.*;

import javax.swing.*;

public class UjiPanelPesan extends JFrame {

public UjiPanelPesan() {

PanelPesan pesanPanel1 = new PanelPesan("JAVA itu Tangguh!");

PanelPesan pesanPanel2 = new PanelPesan("C++ juga Penting");

PanelPesan pesanPanel3 = new PanelPesan("Pemrograman itu Perlu");

PanelPesan pesanPanel4 = new PanelPesan("Saya suka Pemrograman");

pesanPanel1.setFont(new Font("SansSerif", Font.ITALIC, 20));

pesanPanel2.setFont(new Font("Courier", Font.BOLD, 20));

pesanPanel3.setFont(new Font("Times", Font.ITALIC, 20));

pesanPanel4.setFont(new Font("Californian FB", Font.PLAIN, 20));

pesanPanel1.setBackground(Color.RED);

pesanPanel2.setBackground(Color.CYAN);

pesanPanel3.setBackground(Color.GREEN);

pesanPanel4.setBackground(Color.WHITE);

pesanPanel1.tetapkanDitengah(true);

setLayout(new GridLayout(2, 2));

add(pesanPanel1);

add(pesanPanel2);

add(pesanPanel3);

add(pesanPanel4);

}

public static void main(String[] args) {

UjiPanelPesan frame = new UjiPanelPesan();

frame.setSize(300, 200);

frame.setTitle("UjiPanelPesan");

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

Gambar 2.20 UjiPanelPesan menggunakan kelas PanelPesan untuk menampilkan empat panel pesan

Kelas PanelPesan diimplementasikan pada kode2.8. Program kelihatan panjang, tetapi sebenarnya cukup sederhana, karena hampir semua adalah metode dapat dan tetapkan, dan setiap metode relatif pendek dan mudah dibaca.

Kode2.8 PanelPesan.java

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

import java.awt.FontMetrics;

import java.awt.Dimension;

import java.awt.Graphics;

import javax.swing.JPanel;

public class PanelPesan extends JPanel{

/** Pesan yang akan ditampilkan*/

private String pesan = "JAVA itu Tangguh!";

/** Koordinat-x dimana pesan ditampilkan */

private int koordinatX = 20;

/** Koordinat-y dimana pesan ditampilkan */

private int koordinatY = 20;

/** Mengindikasikan apakah pesan ditampilkan di tengah atau tidak */

private boolean ditengah;

/** Interval untuk menggerakkan pesan secara horisontal dan

secara vertikal */

private int interval = 10;

/** Menciptakan properti-properti default */

public PanelPesan(){

}

/** Menciptakan suatu panel pesan dengan pesan tertentu */

public PanelPesan(String pesan){

this.pesan = pesan;

}

/** Mengembalikan pesan */

public String dapatPesan() {

return pesan;

}

/** Menetapkan suatu pesan baru */

public void tetapkanPesan(String pesan) {

this.pesan = pesan;

repaint();

}

/** Mengembalikan koordinatX */

public int dapatKoordinatX() {

return koordinatX;

}

/** Menetapkan suatu koordinatX baru */

public void tetapkanKoordinatX(int x) {

this.koordinatX = x;

repaint();

}

/** Mengembalikan koordinatY */

public int dapatKoordinatY() {

return koordinatY;

}

/** Menetapkan suatu koordinatY baru */

public void tetapkanKoordinatY(int y) {

this.koordinatY = y;

repaint();

}

/** Mengembalikan properti ditengah */

public boolean apaDitengah() {

return ditengah;

}

/** menetapkan nilai ditengah yang baru */

public void tetapkanDitengah(boolean ditengah) {

this.ditengah = ditengah;

repaint();

}

/** Mengembalikan interval */

public int dapatInterval() {

return interval;

}

/** Menetapkan suatu interval baru */

public void tetapkanInterval(int interval) {

this.interval = interval;

repaint();

}

/** Menampilkan pesan */

protected void paintComponent(Graphics g) {

super.paintComponent(g);

if (ditengah){

// Mendapatkan metrik font untuk font saat ini

FontMetrics fm = g.getFontMetrics();

// Mencari lokasi tengah untuk menampilkan

int stringWidth = fm.stringWidth(pesan);

int stringAscent = fm.getAscent();

// Mencari posisi karakter paling-kiri dalam baseline

koordinatX = getWidth() / 2 - stringWidth / 2;

koordinatY = getHeight() / 2 + stringAscent / 2;

}

g.drawString(pesan, koordinatX, koordinatY);

}

/** Menggerakkan pesan ke kiri */

public void geserKiri() {

koordinatX -= interval;

repaint();

}

/** Menggerakkan pesan ke kanan */

public void geserKanan() {

koordinatX += interval;

repaint();

}

/** Menggerakkan pesan ke atas */

public void geserAtas() {

koordinatY -= interval;

repaint();

}

/** Menggerakkan pesan ke bawah */

public void geserBawah() {

koordinatY += interval;

repaint();

}

/** Mengoverride metode preferredSize */

public Dimension getPreferredSize() {

return new Dimension(200, 30);

}

Metode paintComponent akan menampilkan pesan secara terpusat, jika properti ditengah bernilai true (baris 91). pesan diinisialisasi dengan “JAVA itu Tangguh!” pada baris 8. Jika tidak diinisialisasi, maka error runtime NullPointerException akan terjadi ketika Anda menciptakan suatu PanelPesan menggunakan konstruktor tanpa-argumen, karena pesan bernilai null pada baris 103.

2.10 Studi Kasus: Kelas JamDiam

Studi kasus ini akan mengembangkan suatu kelas yang menampilkan suatu jam pada panel. Kontrak kelas ditampilkan pada Gambar 2.21. Pertama-tama ditulis suatu program uji pada kode2.9 yang menggunakan kelas JamDiam untuk menampilkan sebuah jam analog dan menggunakan kelas PanelPesan untuk menampilkan jam, menit, dan detik di dalam suatu panel, seperti tertampil pada Gambar 2.22a.

Gambar 2.21 JamDiam menampilkan suatu jam analog

Kode2.9 TampilJam.java

import java.awt.*;

import javax.swing.*;

public class TampilJam extends JFrame {

public TampilJam() {

// Menciptakan suatu jam analog untuk waktu sekarang

JamDiam jam = new JamDiam();

// Menampilkan jam, menit, dan detik dalam panel pesan

PanelPesan panelPesan = new PanelPesan(jam.dapatJam() +

":" + jam.dapatMenit() + ":" + jam.dapatDetik());

panelPesan.tetapkanDitengah(true);

panelPesan.setForeground(Color.blue);

panelPesan.setFont(new Font("Courier", Font.BOLD, 16));

// Menambahkan jam dan panel pesan pada frame

add(jam);

add(panelPesan, BorderLayout.SOUTH);

}

public static void main(String[] args) {

TampilJam frame = new TampilJam();

frame.setTitle("TampilJam");

frame.setSize(300, 350);

frame.setLocationRelativeTo(null); // Pusatframe

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

Selanjutnya, pada bagian ini akan dijelaskan bagaimana mengimplementasikan kelas JamDiam. Karena Anda dapat menggunakan kelas ini tanpa perlu mengetahui implementasinya, Anda bisa melewatinya jika Anda mau.

Untuk menggambarkan sebuah jam, Anda perlu menggambarkan suatu lingkaran dan tiga lengan untuk detik, menit, dan jam. Untuk menggambarkan lengan, Anda harus menentukan dua ujung garis. Seperti ditampilkan pada Gambar 2.22b, salah satu ujung berada di pusat jam (xTengah, yTengah); ujung yang lain berada pada (xUjung, yUjung), menggunakan formula berikut:

xUjung = xTengah + panjangLengan x sin( )

yUjung = yTengah – panjangLengan x cos( )

Karena terdapat 60 detik dalam satu menit, sudut untuk lengan detik adalah

detik

Gambar 2.22 (a) Program TampilJam menampilkan sebuah jam yang menampilkan waktu saat ini. (b) Ujung dari suatu lengan jam dapat ditentukan, bila diberikan sudut putar, panjang lengan, titik pusat

Posisi lengan menit ditentukan oleh menit dan detik. Nilai menit eksak dikombinasikan dengan detik adalah menit + detik/60. Sebagai contoh, jika waktu adalah 3 menit dan 30 detik, maka total menit adalah 3.5. Karena terdapat 60 menit per jam, maka sudut lengan menit adalah

(menit + detik/60)

Karena lingkaran dibagi menjadi 12 jam, sudut untuk lengan jam adalah

(jam + menit/60 + detik/(60 × 60))

Untuk menyederhanakan penghitungan sudut lengan menit dan sudut lengan jam, Anda dapat mengabaikan detik, karena nilainya sangat kecil. Oleh karena itu, ujung akhir lengan detik, lengan menit, dan lengan jam dapat dihitung dengan:

xDetik = xTengah + panjangLenganDetik × sin(detik × (2 /60))

yDetik = yTengah - panjangLenganDetik × cos(detik × (2 /60))

xMenit = xTengah + panjangLenganMenit × sin(menit × (2 /60))

yMenit = yTengah - panjangLenganMenit × cos(menit × (2 /60))

xJam = xTengah + panjangLenganJam × sin((jam + menit/60) × (2 /60))

yJam = yTengah - panjangLenganJam × cos((jam + menit/60) × (2 /60))

Kelas JamDiam diimplementasikan dalam kode2.10.

Kode2.10 JamDiam.java

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

import java.awt.*;

import javax.swing.*;

import java.util.*;

public class JamDiam extends JPanel {

private int jam;

private int menit;

private int detik;

/** Menciptakan suatu jam default dengan waktu sekarang*/

public JamDiam(){

tetapkanWaktuSekarang();

}

/** Menciptakan suatu jam dengan jam, menit, dan detik tertentu */

public JamDiam(int jam, int menit, int detik){

this.jam = jam;

this.menit = menit;

this.detik = detik;

}

/** Mengembalikan jam */

public int dapatJam() {

return jam;

}

/** Menetapkan suatu jam baru */

public void tetapkanJam(int jam) {

this.jam = jam;

repaint();

}

/** Mengembalikan menit */

public int dapatMenit() {

return menit;

}

/** Menetapkan suatu menit baru */

public void tetapkanMenit(int menit) {

this.menit = menit;

repaint();

}

/** Mengembalikan detik */

public int dapatDetik() {

return detik;

}

/** Menetaipkan suatu detik baru */

public void tetapkanDetik(int detik) {

this.detik = detik;

repaint();

}

/** Menggambar jam */

protected void paintComponent(Graphics g) {

super.paintComponent(g);

// Menginisialisasi jam

int radiusJam =

(int)(Math.min(getWidth(), getHeight()) * 0.8 * 0.5);

int xTengah = getWidth() / 2;

int yTengah = getHeight() / 2;

// Menggambar lingkaran

g.setColor(Color.BLACK);

g.drawOval(xTengah - radiusJam, yTengah - radiusJam,

2 * radiusJam, 2 * radiusJam);

g.drawString("12", xTengah - 5, yTengah - radiusJam + 12);

g.drawString("9", xTengah - radiusJam + 3, yTengah + 5);

g.drawString("3", xTengah + radiusJam - 10, yTengah + 3);

g.drawString("6", xTengah - 3, yTengah + radiusJam - 3);

// Menggambar lengan detik

int sPanjang = (int)(radiusJam * 0.8);

int xDetik = (int)(xTengah + sPanjang *

Math.sin(detik * (2 * Math.PI / 60)));

int yDetik = (int)(yTengah - sPanjang *

Math.cos(detik * (2 * Math.PI / 60)));

g.setColor(Color.red);

g.drawLine(xTengah, yTengah, xDetik, yDetik);

// Menggambar lengan menit

int mPanjang = (int)(radiusJam * 0.65);

int xMenit = (int)(xTengah + mPanjang *

Math.sin(menit * (2 * Math.PI / 60)));

int yMenit = (int)(yTengah - mPanjang *

Math.cos(menit * (2 * Math.PI / 60)));

g.setColor(Color.blue);

g.drawLine(xTengah, yTengah, xMenit, yMenit);

// Menggambar lengan jam

int hPanjang = (int)(radiusJam * 0.5);

int xJam = (int)(xTengah + hPanjang *

Math.sin((jam % 12 + menit / 60.0) * (2 * Math.PI / 12)));

int yJam = (int)(yTengah - hPanjang *

Math.cos((jam % 12 + menit / 60.0) * (2 * Math.PI / 12)));

g.setColor(Color.green);

g.drawLine(xTengah, yTengah, xJam, yJam);

}

public void tetapkanWaktuSekarang() {

// Menciptakan suatu kalender untuk waktu dan tanggal saat ini

Calendar kalender = new GregorianCalendar();

// Menetapkan jam, menit, dan detik

this.jam = kalender.get(Calendar.HOUR_OF_DAY);

this.menit = kalender.get(Calendar.MINUTE);

this.detik = kalender.get(Calendar.SECOND);

}

public Dimension getPreferredSize() {

return new Dimension(200, 200);

}

Program memampukan ukuran jam untuk mengubah-ubah ukuran frame. Setiap kali Anda mengubah ukuran frame, metode paintComponent secara otomatis dipanggil untuk menggambar frame baru. Metode paintComponent menampilkan jam berbanding lurus dengan lebar panel (getWidth()) dan tinggi panel (getHeight()) (baris 60-63 dalam kelas JamDiam).

2.11 Menampilkan Citra

Diasumsikan Anda telah belajar menciptakan ikon citra dan menampilkannya dalam label dan tombol. Sebagai contoh, statemen-statemen berikut menciptakan suatu ikon citra dan menampilkannya dalam suatu label:

ImageIcon ikon = new ImageIcon("java/sesuatu.gif");

JLabel jlblCitra= new JLabel(ikonCitra);

Ikon citra menampilkan citra berukuran-tetap. Untuk menampilkan suatu citra dalam ukuran fleksibel, Anda perlu menggunakan kelas java.awt.image. Suatu citra dapat diciptakan dari suatu ikon citra menggunakan metode getImage() sebagai berikut:

Image citra = imageIcon.getImage();

Penggunaan suatu label sebagai area untuk menampilkan citra adalah sederhana, tetapi Anda tidak memiliki kendali yang cukup tentang bagaimana citra ditampilkan. Cara yang paling fleksibel untuk menampilkan citra adalah menggunakan metode drawImage dari kelas Graphics pada suatu panel. Empat versi metode drawImage ditampilkan pada Gambar 2.23. Kode 2.11 memberikan program untuk menampilkan citra pada panel.

Gambar 2.23 Anda dapat menerapkan metode drawImage pada suatu objek Graphics untuk menampilkan citra di dalam suatu komponen GUI

Gambar 2.24 Suatu citra ditampilkan pada panel

Kode2.11 TampilCitra.java

import java.awt.*;

import javax.swing.*;

public class TampilCitra extends JFrame {

public TampilCitra() {

add(new PanelCitra());

}

public static void main(String[] args) {

JFrame frame = new TampilCitra();

frame.setTitle("TampilCitra");

frame.setSize(300, 300);

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

class PanelCitra extends JPanel {

private ImageIcon ikonCitra = new ImageIcon("Gambar/yamaguchi.gif");

private Image citra = ikonCitra.getImage();

/** Menggambar citra pada panel */

protected void paintComponent(Graphics g) {

super.paintComponent(g);

if (citra != null)

g.drawImage(citra, 0, 0, getWidth(), getHeight(), this);

}

2.12 Studi Kasus: Kelas ImageViewer

Menampilkan suatu citra merupakan pekerjaan yang sering dilakukan dalam JAVA. Studi kasus ini mengembangkan suatu komponen yang dapat didaur-ulang bernama ImageViewer, yang menampilkan suatu citra pada panel. Kelas ini memuat properti-properti citra, diregangkan, xKoordinat, dan yKoordinat, dengan beberapa metode aksesor dan mutator, seperti ditampilkan pada Gambar 2.25.

Anda dapat menggunakan komponen-komponen Swing seperti JLabel dan JButton, tetapi citra tidak bisa diregangkan, tetapi citra dalam ImageViewer dapat diregangkan.

Pertama-tama, akan disajikan suatu program uji pada kode2.12 yang menampilkan enam citra menggunakan kelas ImageViewer. Gambar 2.16 menampilkan contoh hasil keluaran program.

Gambar 2.25 Kelas ImageViewer menampilkan suatu citra ada panel

Kode2.12 EnamCitra.java

import javax.swing.*;

import java.awt.*;

public class EnamCitra extends JFrame {

public EnamCitra() {

Image citra1 = new ImageIcon("Gambar/sisinga.gif").getImage();

Image citra2 = new ImageIcon("Gambar/Logo.gif").getImage();

Image citra3 = new ImageIcon("Gambar/santai.gif").getImage();

Image citra4 = new ImageIcon("Gambar/biomedik.gif").getImage();

Image citra5 = new ImageIcon("Gambar/batak.gif").getImage();

Image citra6 = new ImageIcon("Gambar/yamaguchi.gif").getImage();

setLayout(new GridLayout(2, 0, 5, 5));

add(new ImageViewer(citra1));

add(new ImageViewer(citra2));

add(new ImageViewer(citra3));

add(new ImageViewer(citra4));

add(new ImageViewer(citra5));

add(new ImageViewer(citra6));

}

public static void main(String[] args) {

EnamCitra frame = new EnamCitra();

frame.setTitle("EnamCitra");

frame.setSize(400, 320);

frame.setLocationRelativeTo(null); // Pusat frame

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

Gambar 2.26 Enam citra ditampilkan dalam enam komponen ImageViewer

Kode2.13 ImageViewer.java

import java.awt.*;

import javax.swing.*;

public class ImageViewer extends JPanel{

/** Memuat properti citra. */

private java.awt.Image citra;

/** Memuat nilai properti diregangkan. */

private boolean diregangkan = true;

/** Memuat nilai properti xKoordinat. */

private int xKoordinat;

/** Memuat nilai properti yKoordinat. */

private int yKoordinat;

/** Menciptakan ImageViewer kosong */

public ImageViewer() {

}

/** Menciptakan suatu ImageViewer dengan objek Image tertentu */

public ImageViewer(Image citra) {

this.citra = citra;

}

protected void paintComponent(Graphics g){

super.paintComponent(g);

if(citra != null)

if(apaDiregangkan())

g.drawImage(citra, xKoordinat, yKoordinat,

getWidth(), getHeight(), this);

else

g.drawImage(citra, xKoordinat, yKoordinat, this);

}

/** Mengembalikan nilai properti citra */

public java.awt.Image getImage() {

return citra;

}

/** Menetapkan suatu nilai baru untuk properti citra */

public void tetapkanCitra(java.awt.Image citra) {

this.citra = citra;

repaint();

}

/** Mengembalikan nilai properti diregangkan */

public boolean apaDiregangkan() {

return diregangkan;

}

/** Menetapkan suatu nilai baru untuk properti diregangkan */

public void tetapkanDiregangkan(boolean diregangkan) {

this.diregangkan = diregangkan;

repaint();

}

/** Mengembalikan nilai properti xKoordinat */

public int dapatXKoordinat() {

return xKoordinat;

}

/** Menetapkan suatu nilai baru untuk properti xKoordinat */

public void tetapkanXKoordinat(int xKoordinat) {

this.xKoordinat = xKoordinat;

repaint();

}

/** Mengembalikan nilai properti yKoordinat */

public int dapatYKoordinat() {

return yKoordinat;

}

/** Menetapkan suatu nilai baru untuk properti yKoordinat */

public void tetapkanYKoordinat(int yKoordinat) {

this.xKoordinat = yKoordinat;

repaint();

}

Algoritma, Struktur Data, dan Pemrograman

Menu

Monday, December 19, 2016

Bab 2. Java Struktur Data dan Pemrograman GUI

No comments:

Post a Comment
